蒸球

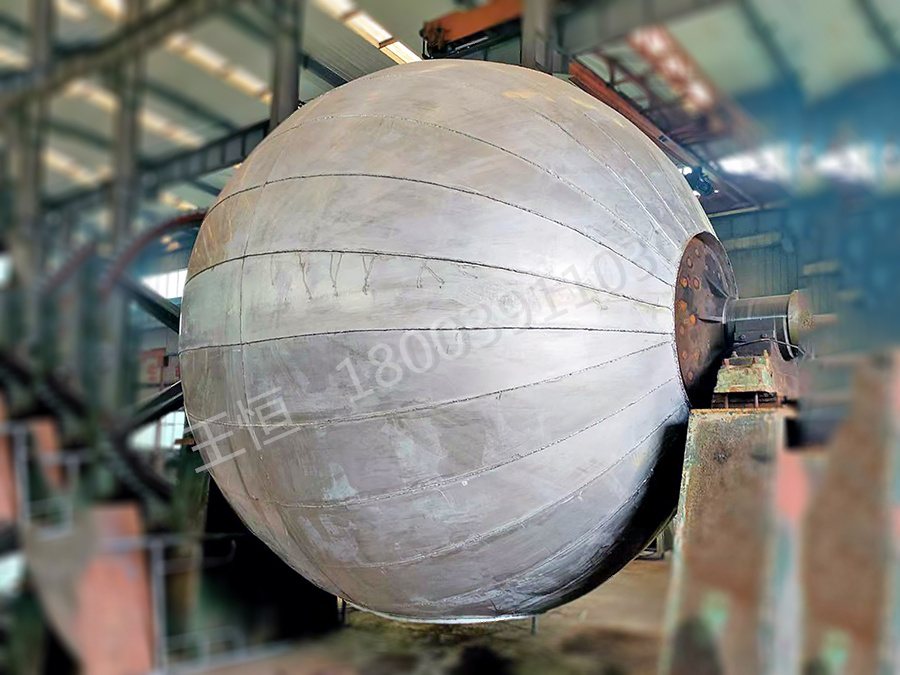

● 蒸球（旋轉式蒸糧鍋、蒸鍋）
主要用于：制曲制品行業/釀酒行業/生物發酵行業/制藥行業/食品行業/造紙行業/化工行業/礦產提煉行業等。因該產品具有動態旋轉同時加熱功能，處理物料均勻一致，節能為同產品的50%以上。
● 設備參數
| 型號 | 配備功率KW | 加熱方式 | 進汽工作壓力業MPa | 加熱介質 | 設計加熱溫度℃ |
| HZQ-1 | 1.1 | 夾層/直熱 | 0.3-2.5 | 蒸汽、（導熱油） | 145-220 |
| HZQ-2 | 1.1 | 夾層/直熱 | 0.3-2.5 | 蒸汽、（導熱油） | 145-220 |
| HZQ-3 | 2.2 | 夾層/直熱 | 0.3-2.5 | 蒸汽、（導熱油） | 145-220 |
| HZQ-5 | 3 | 夾層/直熱 | 0.3-2.5 | 蒸汽、（導熱油） | 145-220 |
| HZQ-8 | 3 | 夾層/直熱 | 0.3-2.5 | 蒸汽、（導熱油） | 145-220 |
| HZQ-10 | 4 | 夾層/直熱 | 0.3-2.5 | 蒸汽、（導熱油） | 145-220 |
| HZQ-14 | 5.5 | 夾層/直熱 | 0.3-2.5 | 蒸汽、（導熱油） | 145-220 |
| HZQ-25 | 7.5 | 夾層/直熱 | 0.3-2.5 | 蒸汽、（導熱油） | 145-220 |
| HZQ-35 | 11 | 夾層/直熱 | 0.3-2.5 | 蒸汽、（導熱油） | 145-220 |
| HZQ-40 | 15 | 夾層/直熱 | 0.3-2.5 | 蒸汽、（導熱油） | 145-220 |
| HZQ-50 | 15 | 夾層/直熱 | 0.3-2.5 | 蒸汽、（導熱油） | 145-220 |
● ZJQ系列蒸球主要技術規范
| 序號 |
規范類別 |
ZJQ8m3 |
ZJQ14m3 |
ZJQ25m3 |
ZJQ40m3 |
|
1 |
較大設計壓力 |
0.88MPa |
0.88MPa |
0.88MPa |
0.88MP |
| 2 |
較高工作壓力 |
0.8MPa |
0.8MPa |
0.8MPa |
0.8MPa |
|
3 |
水壓試驗壓力 |
1.1 MPa |
1.2MPa |
1.26MPa |
1.26MPa |
|
4 |
設計溫度 |
178℃ |
200℃ |
200℃ |
200℃ |
|
5 |
介質高工作溫度 |
175℃ |
175℃ |
175℃ |
175℃ |
|
6 |
球體公稱內徑 |
2500mm |
3000mm |
3650mm |
4300mm |
|
7 |
球體容積 |
8m3 |
14m3 |
25m3 |
40m3 |
|
8 |
球體轉速 |
0.65r/min |
0.55r/min |
0.48r/min |
0.43r/min |
|
9 |
裝料孔尺寸 |
400x700mm |
600x900mm |
600x900mnn |
800x1150mm |
|
10 |
噴放閥通徑 |
100mm |
150mm |
150mm |
150mm |
|
11 |
進汽管直徑 |
Φ70mm |
Φ80mm |
Φ80mm |
Φ80mm |
|
12 |
電機型號功率轉速 |
Y112M-4 3KW 1440轉/分 |
Y112M-4 4KW 1440轉/分 |
Y132S-4 5.5KW 1440轉/分 |
Y160M-4 11KW 1460轉網 |
|
13 |
減速箱型號 |
右手 ZQ25-16-IZ 左手 ZQ25-16-IIZ |
右手 pM350-VI-2F15.75 左手 pM350-VI-1F15.75 |
右手 ZQ400-VI-2F15.75 左手 ZQ400-VI-1F15.75 |
右手 ZQ500-VI-IZ15.75 左手 ZQ500-VI-IIZ15.75 |
|
14 |
傳動三角帶規格 |
B1650 |
B1650 |
B2030 |
B2000 |
|
15 |
設備總重量 |
~5365Kg |
~8160Kg |
?11755Kg |
?17500Kg |
|
16 |
設備較大外形尺寸 |
Φ2800x3750mm |
Φ3880x6600mm |
Φ4570x7530mm |
Φ4770x7860mm |
|
17 |
設備較大、較重部件外形尺寸及重量 |
球體Φ3750x2800mm ~3537Kg |
球體Φ3060x4500mm ~5060Kg |
球體Φ3685x5460mm ~6860Kg |
球體Φ4400x6500mm ~11410Kg |
